常見的三種千斤頂概念介紹及結構圖
常見的三種千斤頂概念介紹及結構圖
編輯:北京凌鷹起重 瀏覽:35171 時間:2018-09-04
千斤頂，又稱為舉重器，俗稱壓勿煞。這是一種用較小力量就能把重物頂高、降低或移動的起重工具。還可用它和其他工具配套作一種加工工具，稱材料頂直或頂彎，例如用來矯直角鋼滑線和加工硬鋁母線的平彎、立彎等。
千斤頂，又稱為舉重器，俗稱壓勿煞。這是一種用較小力量就能把重物頂高、降低或移動的起重工具。還可用它和其他工具配套作一種加工工具，稱材料頂直或頂彎，例如用來矯直角鋼滑線和加工硬鋁母線的平彎、立彎等。
常見的千斤頂如下：
1、螺旋式千斤頂，如圖1-110所示，簡單的千斤頂。其由鋼制外殼和螺桿及固定在外殼上的螺母組成。轉動手柄即可將重物頂起或降下。為了省力和頂升平穩，手柄常帶有棘輪，棘輪手柄由棘輪、棘輪卡、手柄套筒組成。還有一種傘齒輪式螺旋千斤頂，如圖1-11所示。扳動操作手柄，經過傘型齒輪傳動，將千斤頂頂升起。這種千斤頂上還裝有一個換向扳鈕，可控制千斤頂的升和降。螺旋千斤頂均有自鎖作用，所以重物不會因停止操作而突然下降，也無漏油等故障問題，維護保養也較方便，能在垂直、橫臥或倒放等幾種位置狀況下使用。常用的有5、10、15、30、50t等規格。手柄操作力有十多公斤到幾十公斤不等，由1-3人操作。

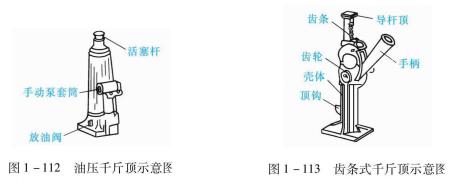

2、油壓式千斤頂，是一種起重量較大的千斤頂，常用的為幾噸至50t，如圖1-112所示，大的可達500t。這種千斤頂一般由鋼制殼體（工作油缸）、活塞、油泵、手柄等部分組成。使用時將手柄插入手動泵套筒內，上下撳動即可使活塞桿平穩上升，需要降落時，只要把位于底座的放油閥按逆時針方向微微旋松，即可使活塞桿漸漸下降。
3、齒條式千斤頂，也稱為起道機。如圖1-113所示，其起重量比較小，起重規格為3/15t等。齒條式千斤頂由鋼制殼體、齒條、齒輪和手柄等組成。導桿頂（起重量15t）用來頂升離地較高的物體，頂鉤（起重量3t）用來頂升離地面不高的物體。
