電動葫蘆下滑量檢測儀傳感器的裝置結構
電動葫蘆下滑量檢測儀傳感器的裝置結構
編輯:北京凌鷹起重 瀏覽:2248 時間:2022-08-04
該裝置由固定鐘罩和傳感器組成。
該裝置由固定鐘罩和傳感器組成。

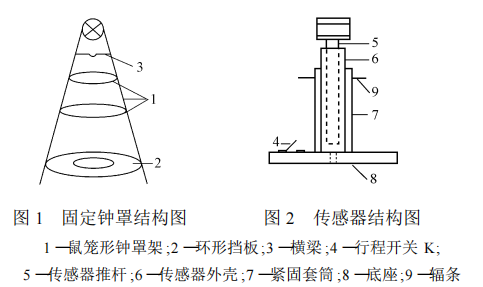

固定鐘罩部分如圖1所示。它由鼠籠型鐘罩架、環形擋板、橫梁等組成。橫梁起固定傳感器推桿的作用。固定鐘罩做成鼠籠型主要是為了保持測試裝置的平衡，避免傾斜影響測試效果。
傳感器部分如圖2所示。它由傳感器推桿、傳感器外殼、套筒、底座、行程開關K、輻條等組成。
固定鐘罩部分如圖1所示。它由鼠籠型鐘罩架、環形擋板、橫梁等組成。橫梁起固定傳感器推桿的作用。固定鐘罩做成鼠籠型主要是為了保持測試裝置的平衡，避免傾斜影響測試效果。
傳感器部分如圖2所示。它由傳感器推桿、傳感器外殼、套筒、底座、行程開關K、輻條等組成。
傳感器外殼固定在套筒上，底座則與套筒固定在一起、三者連為一體。設置環形擋板和輻條是因為在電動葫蘆制動后，底座和重物砣由于受到自身重力的作用，必然要下滑一段距離，當底座下滑到傳感器推桿端部時，輻條碰住環形擋板上表面，底座停止下滑，這樣可避免將推桿從傳感器外殼中拉出。同時，環形擋板還起著在底座上升時閉合行程開關的作用。因此，環形擋板和輻條的安放位置十分關鍵。環形擋板的位置應保證在測試過程中重物饦推動底座上升到行程開關碰住環形擋板底部時，傳感器端部與底座之間仍有一微小距離，這樣就防止了底座撞擊傳感器端部而損壞傳感器。輻條的位置應保證底座下滑到碰到環形擋板時，推桿剛好到達傳感器大位置且未從外殼中拉出。
